Protocolo, Firmware e Atualizações
Protocolo
Documentação completa dos protocolos de comunicação dos equipamentos Xcene.
Ver documentaçãoAtualização de Firmware
Guia passo a passo para atualizar o firmware dos seus equipamentos Xcene.
Ver instruçõesFirmwares
Baixe as últimas versões de firmware para todos os equipamentos Xcene.

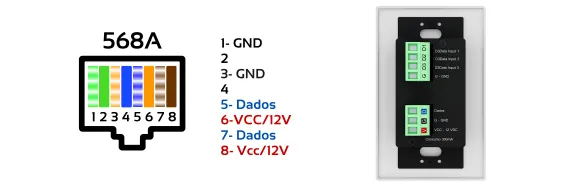

DownloadEsquema de Ligação
Diagramas de ligação do manual técnico. O passo a passo completo de instalação e o manual em PDF de cada modelo estão nos links abaixo.
Perguntas Frequentes sobre Keypads Xcene

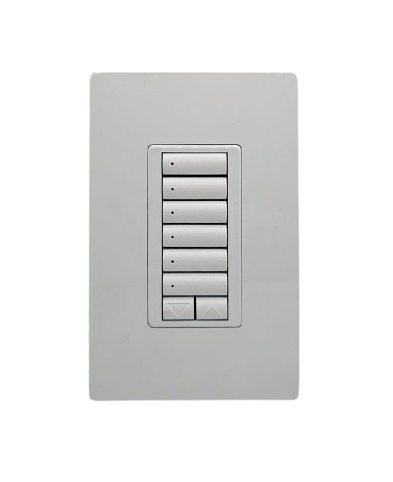

Quantos botões cada keypad pode ter?

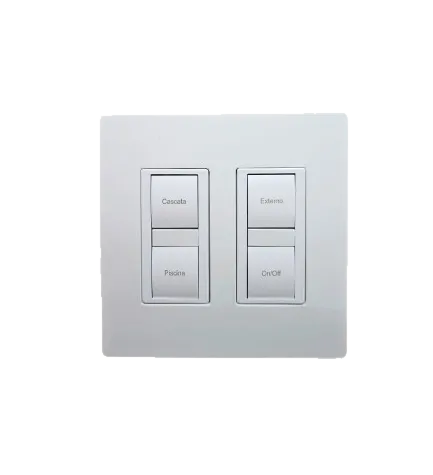

A linha Xcene oferece keypads de 2 a 7 botões no formato padrão brasileiro 4x2 — inclusive versões com tecla sobe/desce para persiana — e também no formato 4x4, que ocupa duas caixas adjacentes e concentra até o dobro de botões. O modelo é escolhido conforme a quantidade de cenas e cargas que o ambiente precisa controlar — quartos costumam usar 4 botões, salas integradas pedem 6 ou 7 para iluminação, cortinas, ar e cenas combinadas.
Como nomeio cada botão do keypad?
A nomeação é feita no configurador online da Xcene. Você digita o texto de cada botão (ex: "Geral", "Cena Cinema", "Cortinas"), e a gravação a laser é feita sob demanda na fábrica em São Paulo. A gravação é permanente, não desbota com uso e mantém o acabamento premium do produto.
Os keypads suportam programação de cenas?
Sim. Cada botão tem duas listas de ações — ao clicar e ao segurar — com até 30 ações somadas: ligar e desligar relés, subir e descer persianas, aplicar uma cena com a intensidade de cada carga do Control Xcene, ajustar zonas de áudio LOUD e enviar comandos TCP, UDP ou Wake-on-LAN a outros aparelhos da rede. A programação é feita pelo integrador no Studio SHC, e um botão pode acionar saídas do próprio keypad ou de outros equipamentos da mesma rede. Com firmware 3.0.17 ou mais novo, o botão também pode ser agendado para disparar sozinho em horário e dias da semana definidos — o agendamento fica gravado no equipamento e continua valendo depois de uma falta de energia.
Qual cor de acabamento combina com cada decoração?
Os keypads vêm em 6 acabamentos premium: Branco e Fendi para projetos clean ou minimalistas, Preto e Grafite para ambientes contemporâneos ou industriais, Dourado para projetos de luxo, e Rose para décor moderno feminino. Todos com gravação a laser em alta resolução.
Posso instalar keypads em obra existente?
Sim, o formato 4x2 é o padrão brasileiro de caixa de tomada. O keypad substitui interruptor convencional sem quebra de parede. A infraestrutura nova (barramento RS-485 em cascata, até 50 m, para o Keypad 485, ou cabo UTP da rede XNET para o Keypad Xcene; as duas versões também se comunicam por Wi-Fi 2,4 GHz) e a alimentação de 12 Vcc precisam ser planejadas com o integrador — em obras existentes pode usar tubulação atual ou canaleta aparente discreta.
Keypad é a mesma coisa que interruptor inteligente?
Sim. O keypad Xcene é um interruptor inteligente premium para automação residencial — também chamado interruptor smart, interruptor touch ou smart switch. Diferente do interruptor comum, que apenas liga/desliga uma carga, o keypad aciona saídas do próprio equipamento ou de outros equipamentos da mesma rede e dispara cenas completas (iluminação, persianas, áudio e comandos para outros aparelhos) em um único toque, nos formatos 4x2 e 4x4 padrão brasileiro, com rótulos gravados a laser.
Novo em automação? Leia o guia completo Keypad para automação residencial: o que é, como escolher e instalar →
Keypad RS-485, keypad Wi-Fi, pulsador ou interruptor comum?
O keypad Xcene existe em duas versões — Keypad 485 (Wi-Fi e barramento RS-485) e Keypad Xcene (Wi-Fi e rede cabeada XNET). As duas nos formatos 4×2 e 4×4; o 4×2 substitui o interruptor na mesma caixa. É a interface de parede do projeto de automação residencial — a casa inteligente — com gravação personalizada a laser em cada botão.
| Solução | Comunicação | Cenas | Depende de Wi-Fi | Melhor para |
|---|---|---|---|---|
| Keypad 485 | Barramento RS-485 cabeado e Wi-Fi | Sim | Não | Projeto novo/cabeado, muitos pontos, máxima estabilidade |
| Keypad Xcene | Wi-Fi e rede cabeada XNET | Sim | Não, se ligado à XNET | Retrofit por Wi-Fi, sem cabo de dados, ou obra nova com XNET |
| Pulsador | Envia pulso à entrada de um módulo | Via módulo | Não | Pontos simples ligados ao MRQ 10 |
| Interruptor comum | Liga/desliga direto | Não | Não | Ambiente sem automação |
Configure seu keypad
Use nosso configurador online para montar o keypad ideal para o seu projeto. Escolha cores, quantidade de botões e acabamento.
Abrir ConfiguradorRevenda o keypad de automação Xcene
Fabricação nacional (Grupo Austhen), sem volume mínimo, pronta-entrega de estoque em São Paulo e aprovação do cadastro em até 1 dia útil. Acesse a tabela de revenda, o configurador e o suporte técnico em português.
Termos de automação residencial
- Keypad
- Interruptor inteligente que substitui o interruptor comum na caixa 4×2 e comanda cenas de automação (iluminação, persianas, áudio e comandos de rede).
- Pulsador
- Botão ligado a uma entrada de pulsador (por exemplo, do módulo MRQ 10); não controla a carga diretamente, e sim aciona a saída ou cena programada no Studio SHC.
- RS-485
- Barramento serial cabeado usado pelo Keypad 485, ligado em cascata (até 50 m) — comunicação estável que não depende de Wi-Fi.
- Módulo relé
- Dispositivo que aciona cargas (iluminação, tomadas, motores de persiana) sob comando dos keypads e pulsadores da rede.
- Padrão 4×2
- Formato brasileiro de caixa de embutir onde o keypad é instalado, no lugar do interruptor comum, sem obra.
- XNET
- Rede cabeada da Xcene, com cabo UTP e conectores RJ45 no padrão 568A, que liga o Keypad Xcene, o módulo MRQ 10 e o Control Xcene além do Wi-Fi. O mesmo cabo leva dados e alimentação de 12 V, com os equipamentos ligados em linha, um depois do outro.
Produtos relacionados
Linha completa Xcene — keypads, pulsadores e módulos formam um ecossistema integrado para projetos de automação residencial premium.
