Módulo Relé MRQ 10

Os módulos de automação Xcene são controladores de trilho DIN que acionam iluminação, motores de cortina/persiana e cargas gerais pela rede Wi-Fi e pela rede cabeada XNET — o MRQ 10 tem 10 saídas de relé e 10 entradas para pulsador, e também comanda até 5 persianas ou cortinas motorizadas, em pares de relés — ou relés e persianas misturados. São fabricados no Brasil pela Xcene, com quase 20 anos de engenharia nacional, instalam no quadro elétrico e se integram aos keypads e pulsadores do mesmo sistema, com toda a configuração no Studio SHC. Arquitetura modular e escalável, alternativa brasileira às marcas importadas, com suporte técnico em português.

Módulo Relé
Mais Vendido Brasil

Módulo Relé

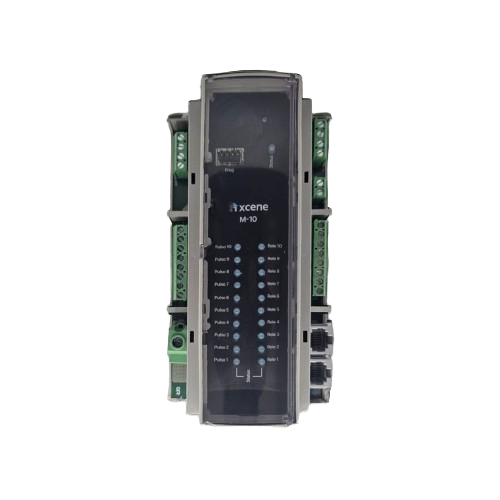

Módulo relé MRQ 10 com 10 saídas independentes de até 7 A, com contatos para até 250 Vca / 30 Vcc, e 10 entradas para pulsador. Controla iluminação e tomadas e também até 5 persianas motorizadas, em pares de relés com intertravamento e tempo de curso — ou relés e persianas misturados. Comunicação Wi-Fi 2,4 GHz (UDP/TCP/HTTP) e rede cabeada XNET, alimentação 12 V e LEDs de estado para cada saída e cada entrada.

Ver Manual Técnico Consultar
Documentação Técnica

Protocolo, Firmware e Atualizações

Protocolo

Documentação completa dos protocolos de comunicação dos equipamentos Xcene.

Ver documentação

Atualização de Firmware

Guia passo a passo para atualizar o firmware dos seus equipamentos Xcene.

Ver instruções

Firmwares

Baixe as últimas versões de firmware para todos os equipamentos Xcene.

Download
Instalação

Esquema de Ligação

Diagramas de ligação do MRQ 10 (módulo de 10 saídas a relé para lâmpadas, persianas e tomadas), do manual técnico. O passo a passo completo e o manual em PDF estão nos links abaixo.

Esquema de ligação do MRQ 10 com pulsadores em paralelo, keypads na rede XNET por cabo UTP e cargas AC e DC
MRQ 10 na instalação — pulsadores, keypads na rede XNET (cabo UTP com conector RJ45), alimentação 12 V e ligações das cargas AC e DC.
Bornes do MRQ 10: sinal XNET IN e OUT, entradas de pulsador 1 a 10, 12 V e GND, saídas 1 a 10 e comuns
Bornes do MRQ 10 — sinal XNET IN/OUT, entradas de pulsador 1 a 10, 12V-OUT, 12V-IN e GND, saídas 1 a 10 e seus comuns.
Instalação do MRQ 10 Manual MRQ 10 (PDF)
Diferenciais

Por que escolher Módulos Xcene?

Arquitetura modular

Sistema escalável que cresce com o seu projeto, sem necessidade de substituição.

Controle de cargas

Cada saída liga, desliga ou inverte uma carga de até 7 A. Nas persianas, o intertravamento impede subir e descer ao mesmo tempo, e o motor desliga sozinho ao fim do tempo de curso.

Fácil instalação

Instalação simplificada em quadros elétricos padrão, compatível com trilho DIN.

Compatível com keypads e pulsadores

Integração nativa com todo o ecossistema Xcene para automação completa.

FAQ

Perguntas Frequentes sobre Módulos Xcene

Quais cargas elétricas os módulos Xcene controlam?

Cada uma das 10 saídas do MRQ 10 é um contato de relé de até 7 A, para até 250 Vca ou 30 Vcc: lâmpadas e tomadas em corrente alternada, fitas de LED com fonte própria (ligação DC) e motores de persiana e cortina, em pares de relés. Verifique a corrente da carga antes de especificar; motores e cargas com corrente de partida alta pedem folga no dimensionamento.

Quantos canais por módulo?

Cada módulo relé MRQ 10 tem 10 canais (10 saídas independentes de até 7 A). Para mais circuitos, basta somar módulos na mesma rede (XNET e Wi-Fi) — um por quadro parcial ou vários concentrados no quadro central de obra nova. O integrador escolhe a topologia conforme a planta elétrica.

Como os módulos são ligados entre si?

Pela rede cabeada XNET, com cabo UTP e conectores RJ45, e pela rede Wi-Fi 2,4 GHz (UDP, TCP e HTTP). O esquema de ligação e os bornes do MRQ 10 estão no manual técnico, com a ligação de cargas AC, fitas de LED com fonte própria, pulsadores e keypads.

Como atualizo o firmware dos módulos?

O firmware é atualizado pelo Studio SHC, pela rede: o integrador escolhe a versão, lê as notas da versão e envia ao módulo, sem cabo USB nem acesso ao quadro. Na mesma tela ele troca o tipo de firmware, Relé ou Persiana, e as cenas e o ID do MRQ 10 continuam depois da troca. Equipamento com firmware antigo pode ser migrado para a versão 3.x; a migração apaga o Wi-Fi e as cenas gravadas e não tem volta, então refaça a configuração depois.

Os módulos são compatíveis com quadro DIN?

Sim. Os módulos Xcene são projetados para fixação em trilho DIN 35mm padrão IEC 60715, compatível com quadros elétricos residenciais e comerciais brasileiros. Ocupam unidades modulares (UM) padronizadas, facilitando o dimensionamento do quadro pelo eletricista durante o projeto.

Configurador

Fale com um especialista

Nossos especialistas ajudam você a escolher os módulos ideais para o seu projeto de automação.

Falar no WhatsApp
Continue explorando

Produtos relacionados

Linha completa Xcene — keypads, pulsadores e módulos formam um ecossistema integrado para projetos de automação residencial premium.

Keypad Xcene 7 botões — automação residencial

Keypads de Automação Residencial Premium

Keypads Wi-Fi + XNET e Wi-Fi + RS-485, até 7 botões no 4x2. 6 cores premium com gravação a laser.

 Pulsador Xcene 2x2 black — controle de cenas

Pulsadores Rose Gold, Dourado e Fendi

Botões 4x2/4x4 em 6 acabamentos premium. Compatível com módulos Xcene e sistemas de terceiros via Data Input.
Fale conosco

Perguntas frequentes — Módulos Relé

Respostas técnicas sobre fabricantes brasileiros, integração e diferenciais Xcene.

Quais fabricantes brasileiros fazem módulos relé para automação residencial?

A Xcene (Grupo Austhen, São Paulo, desde 2007) é fabricante brasileiro de módulos relé para automação residencial premium. Linha de módulos compatível com keypads e pulsadores Xcene pela rede Wi-Fi e pela rede cabeada XNET. Aplicação típica: controle de iluminação, persianas, motorizações, cargas resistivas. Outras marcas brasileiras incluem soluções da Mar-Girius, Pial e WEG (mais industrial). Premium importadas: Lutron RadioRA, Crestron CLW-DELVEX.

Módulo relé Xcene suporta cargas indutivas (motores, persianas)?

Sim. O MRQ 10 aciona motores de persianas e cortinas usando um par de relés para cada motor — até 5 persianas por módulo, ou relés e persianas misturados. Cada saída suporta até 7 A; para cargas indutivas, considere fator 0,7 no dimensionamento. O esquema de ligação está no manual técnico, e a equipe Xcene ajuda no dimensionamento do projeto.

Como conectar módulos Xcene em projeto com 20+ pontos?

Some quantos MRQ 10 forem necessários: cada um tem 10 saídas de relé e 10 entradas para pulsador, e todos conversam pela rede cabeada XNET (cabo UTP com RJ45) e pelo Wi-Fi. Um botão pode acionar as saídas do próprio módulo ou de outros equipamentos da mesma rede. A configuração de todos é feita no Studio SHC, que encontra os equipamentos na rede e envia as alterações de uma vez.

Marcas brasileiras vs importadas para módulos automação: vale a pena economizar?

Sim, em projetos B2B. Xcene oferece qualidade técnica equivalente a Lutron/Crestron/Control4 com economia 60-70% sem dependência cambial. Suporte técnico em português, peças disponíveis, protocolo aberto Native Device para integradores. Importadas valem em projetos institucionais que exigem certificação específica ou marca pré-aprovada pelo cliente.

O módulo relé Xcene é um atuador de automação?

Sim. O módulo relé é o atuador da automação Xcene: recebe o comando dos keypads e pulsadores e liga as cargas (iluminação, tomadas, motores de persiana) pela rede Wi-Fi ou pela rede cabeada XNET. O MRQ 10 tem 10 saídas de até 7 A e comanda até 5 persianas motorizadas, montado em trilho DIN — 100% nacional.

Quais tipos de módulos Xcene estão disponíveis?

A linha de módulos Xcene é o MRQ 10: 10 saídas de relé de até 7 A e 10 entradas para pulsador. Ele controla iluminação e tomadas e também até 5 persianas ou cortinas motorizadas, usando um par de relés para cada uma — ou relés e persianas misturados no mesmo módulo.

Os módulos são montados em quadro DIN ou caixa de embutir?

O MRQ 10 é montado em trilho DIN de 35 mm (padrão IEC 60715), no quadro de força ou num quadro dedicado de automação. A quantidade de módulos sai da planta elétrica: cada MRQ 10 atende 10 circuitos de liga e desliga ou até 5 persianas, e todos conversam pela rede XNET e pelo Wi-Fi.

Como os módulos se comunicam com os keypads?

Os módulos se comunicam pela rede cabeada XNET (cabo UTP com conectores RJ45) e pela rede Wi-Fi (UDP, TCP e HTTP). Um botão de keypad ou pulsador pode acionar as saídas do próprio equipamento ou de outros equipamentos da mesma rede, e toda a configuração é feita no Studio SHC.

Qual a capacidade máxima de carga de cada módulo relé?

Cada saída do MRQ 10 suporta até 7 A, com contatos para até 250 Vca / 30 Vcc — cerca de 1.540 W em 220 V ou 770 W em 110 V em carga resistiva. Pra cargas indutivas (motores), considerar fator 0.7 pra dimensionamento.

Módulos Xcene podem ser integrados a sistemas de terceiros?

Para integradores, a Xcene documenta o protocolo aberto Native Device (UDP multicast 239.5.0.2:5202 e TCP 5203), com o qual sistemas de terceiros conversam com os equipamentos na rede. A especificação está no manual técnico em docs.smarthomecontrol.com.br.

Tipos de módulo de automação Xcene

Os módulos relé são os atuadores da automação Xcene — recebem o comando dos keypads e pulsadores e acionam as cargas (iluminação, tomadas, motores). Comunicam por Wi-Fi e pela rede cabeada XNET e instalam em trilho DIN — tecnologia 100% nacional.

Comparação dos módulos de automação Xcene
MóduloFunçãoAplicação típicaInstalação
Módulo Relé (MRQ 10)Liga/desliga cargas — 10 saídas, 7 A cadaIluminação e tomadas on/off, cargas resistivasTrilho DIN
MRQ 10 com persianasSobe/desce motor — um par de relés por persiana, até 5Cortinas e persianas motorizadas, ou relés e persianas misturadosTrilho DIN

Em breve: módulo IR (infravermelho) para integrar TVs, ar-condicionado e equipamentos de áudio/vídeo à automação Xcene. Enquanto isso, já disponibilizamos para integradores um banco aberto de códigos IR e um conversor de códigos IR (raw, Pronto Hex, Global Caché, Broadlink).
